絲桿電機基本原理

絲桿電機，或稱線性步進電機，是磁性轉子鐵芯與定子產生的脈沖電磁場相互作用產生的旋轉。絲桿電機將電機內部的旋轉運動轉化為直線運動。


絲桿電機基本原理
絲桿電機的基本原理是螺桿和螺母嚙合，采用某種方法防止螺桿和螺母相對轉動，使螺桿可以軸向移動。一般來說，實現這種轉變有兩種方式。一種是在電機內部構建一個帶內螺紋的轉子，轉子的內螺紋與螺桿嚙合實現直線運動。第二種是用螺桿作為電機的輸出軸，通過電機外部的外驅動螺母與螺桿嚙合，實現直線運動。因此，設計大大簡化，這使得在許多應用領域直接使用螺旋步進電機進行精確的直線運動成為可能，而無需安裝外部機械連桿。


絲桿電機使用的詳細說明；

1.絲桿電機工作時，各相繞組不是不斷通電，而是按一定規律輪流通電。

2.每次輸入脈沖電信號時轉子旋轉的角度稱為步距角。

3.絲桿電機可以根據特定指令控制角度或速度。在角度控制中，每次輸入脈沖，定子繞組切換一次，輸出軸旋轉一個角度。步數與脈沖數一致，輸出軸的角位移與輸入脈沖成正比。在控制速度時，連續脈沖饋入步進電機的繞組，各相繞組依次連續通電，步進電機連續旋轉，其轉速與脈沖頻率成正比。改變通電順序，即改變定子磁場的旋轉方向，可以控制電機正轉或反轉。

4.絲桿電機具有自鎖能力。當控制脈沖停止輸入，之后一個脈沖控制的繞組繼續被直流通電時，電機可以保持在一個固定的位置，即停在后一個脈沖控制的角位移的終點位置，使步進電機在停車時實現轉子定位。

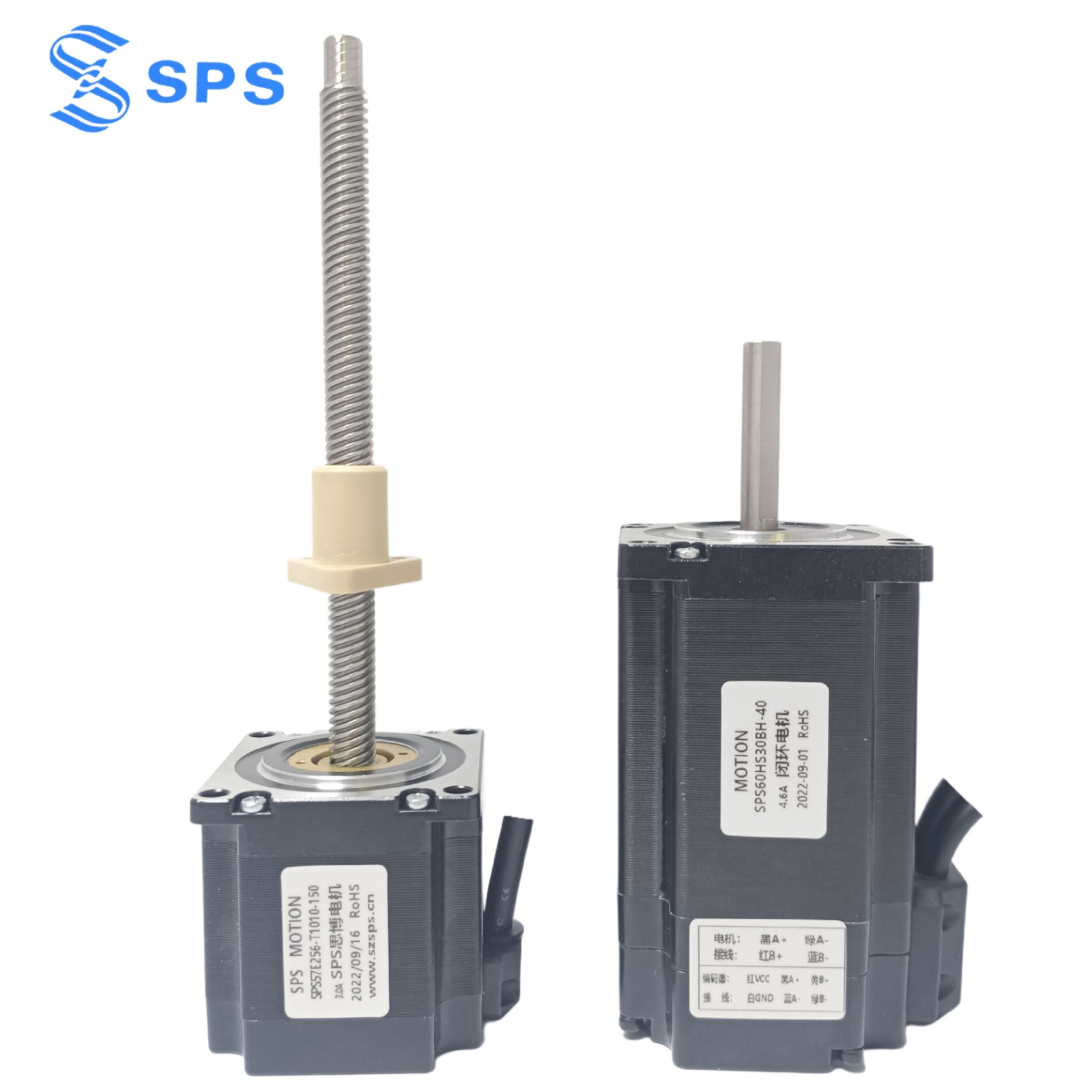

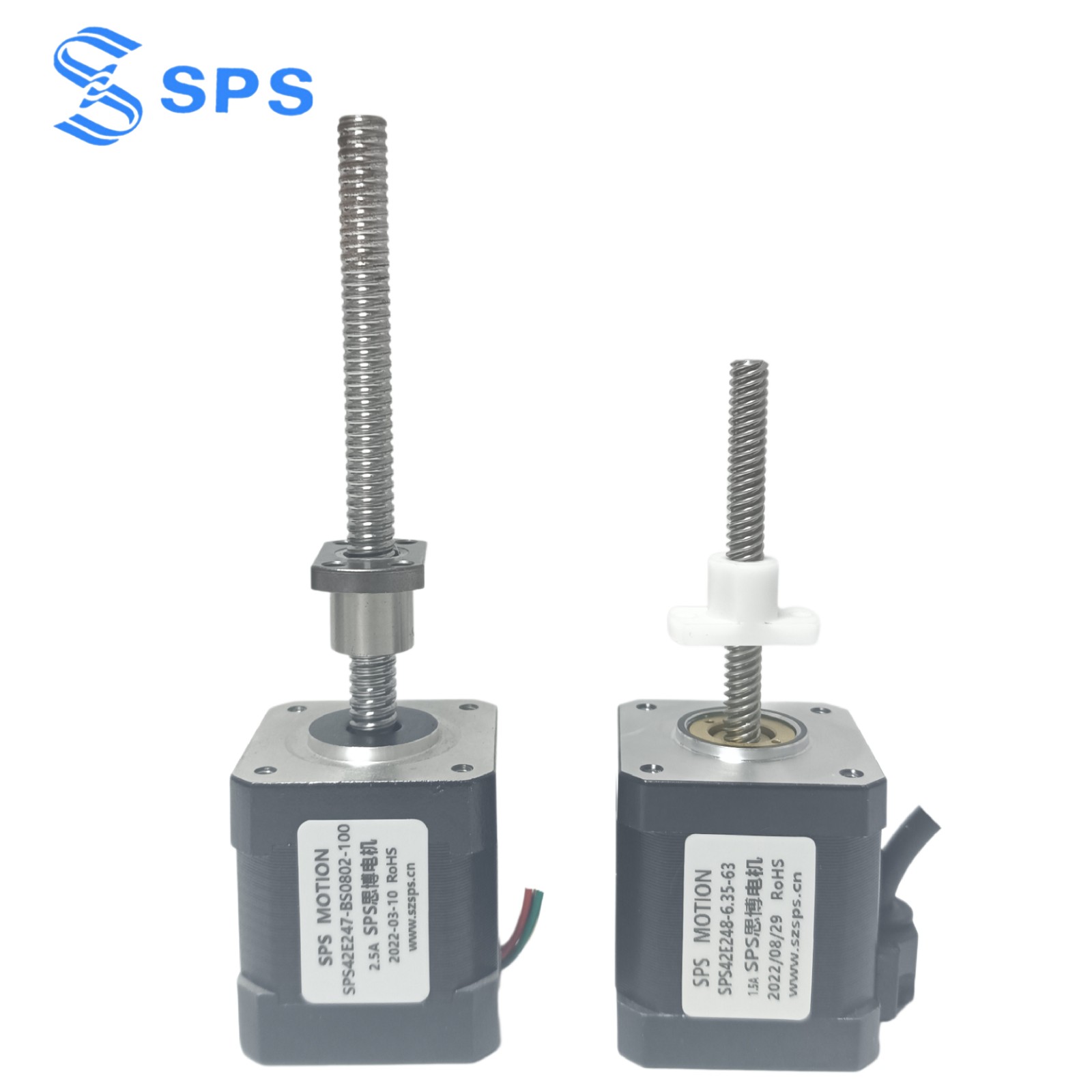

                                                        產品實圖展示
